類型 :	線性摩擦焊接機	型號 :	XY-20
電流 :	交流	用途 :	焊接
產品別名 :	摩擦焊接機	作用對象 :	塑料
作用原理 :	脈沖	生產率 :	0.03
外形尺寸 :	95014501950	重量 :	1200
滑臺行程 :	400*560	產地 :	東莞鳳崗
是否進口 :	否	訂貨號 :	0001
貨號 :	0001

15 公斤：

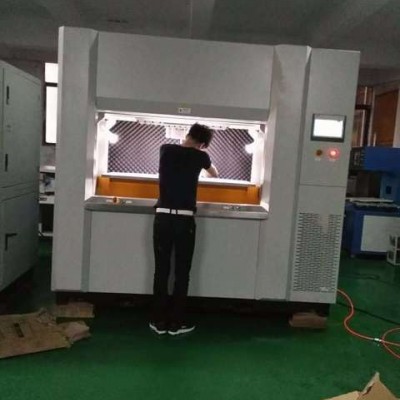

線性振動摩擦焊接機是專用于焊接大型或不規則形狀熱塑性工件的塑料焊接設備。該設備可以焊接 780mm 長480mm 寬的大型塑料工件及多種較小尺寸塑料工件。15 配備數字振動變頻功率源，具有自動諧振和頻率自動追蹤調整頻率功能。

本機使用便于操作的觸摸屏控制顯示及專用控制軟件。熔接強度高、品質好，多用于大型汽車零部件、塑膠產品、 ???家電用品、辦公自動化零件業

整機尺寸：寬 960mm 長 1650mm 高 1955mm

上模具重量：5-15kg

驅動板尺寸：寬 310mm 長 360mm

設備特點

使用高頻率，摩擦效果好自動保持振幅恒定

可控制輸出功率

焊接模式設定：深度、時間自動諧振功能

多階段熔接

易于操作的觸控顯屏多種語言界面

儲存操作條件替換治具方便裝有隔音裝置

參數：

整機尺寸寬 960mm 長 1650mm 高?1955mm

-----------------------------------------------------------------------------

上模具重量 5-15KG

------------------------------------------------------------------------------

驅動板尺寸寬?310mm?長?360mm

-----------------------------------------------------------------------------

焊接面積 20-60c?㎡

----------------------------------------------------------------

振幅 0.1-1.8mm

---------------------------------------------------------------

振動頻率 220-260HZ

----------------------------------------------------------------

負載振動輸出 5.5KV

---------------------------------------------------------------

電壓 AC380V，3?相

-------------------------------------------------------------------

輸入容量 13KVA

----------------------------------------------------------------------

系統控制 PLC?西門子

----------------------------------------------------------------------

觸摸屏西門子

-------------------------------------------------------------------

焊接方式時間模式深度模式

-----------------------------------------------------------------------------

儲存結果 100?個

-----------------------------------------------------------------------

焊接結果分析合格，不合格

-------------------------------------------------------------------------

多階段壓力控制

--------------------------------------------------------------------------

環境溫度 0-50℃

-----------------------------------------------------------------------------

臺面行程 300mm

---------------------------------------------------------------------------------

臺面移動速度 250mm/s( )

----------------------------------------------------------------------------

臺面壓力 10-500kg

-----------------------------------------------------------------------------

安全門開啟空間寬?800mm?高?540mm

------------------------------------------------------------------------

總機重量 1680kg

-------------------------------------------------------------------------

液壓泵????????????????????????????????????????????????臺灣油研

-----------------------------------------------------------------------

氣動原件 ???????????????????????????????????????????FESTO

---------------------------------------------------------------------

電子原件 ??????????????????????????????????????????施耐德

1振動摩擦焊接機工作原理

振動焊接是摩擦焊接過程，其間被焊接的制件在壓力下磨擦到一起直到生成的磨擦和剪切熱量接觸面達到充分熔融狀態。當達到設定焊接深度時（由線性傳感尺測量），相對運動停止，進入保壓階段焊縫冷卻并固化。

2振動摩擦焊接機的工業應用

適用于幾乎所有的熱可塑性塑料焊接，往復運動方向上具有允許的無約束運動焊縫的制件，中型或大型制件。
振動焊接的材料因素與超聲焊接類似：無定形材料比半結晶聚合物更適合采用振動焊接的類似。
環形振動焊接可連接焊區尺寸與焊區到旋轉軸的距離近似相等的制件。
線性振動焊接用在允許一個方向上線性振動的成套制件上。
接頭當被連接的整個表面是平的或稍向平面外彎曲時，對制件來說振動焊接工藝是理想的。

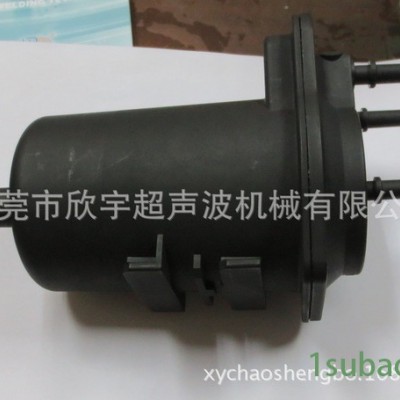

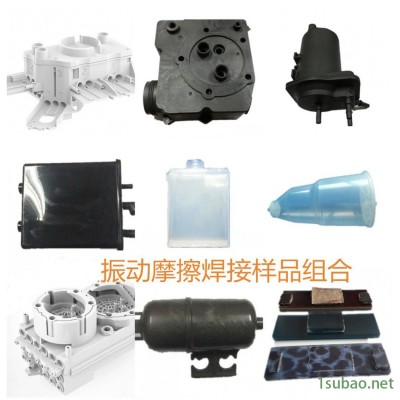

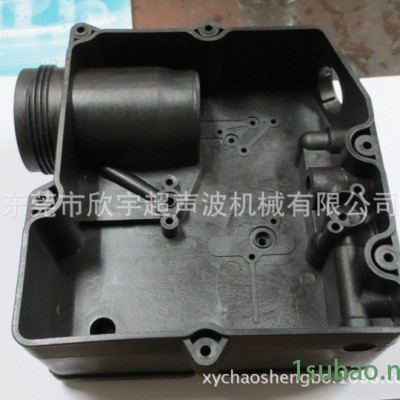

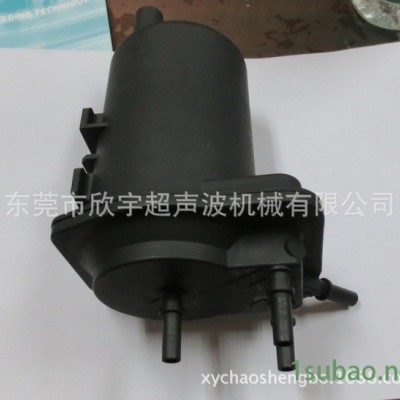

振動焊接尤其適合熱可塑性材料，包括無定形樹脂如ABS/PC、PVC、PMMA及PES；半結晶樹脂如HDPE、PA、PP、TPO。Panuni的焊接機可接合汽車部件，例如進氣歧管、儀表板、尾燈及保險杠等；航空用途如HVAC管、內飾燈及儲存箱；家電則有洗碗機的泵及噴水臂、洗滌劑的噴灑器及吸塵機外殼。

3振動摩擦焊接機在汽車行業的應用? ?

振動摩擦焊接機在汽車上的應用主要的體現在發動機進氣系統、內外飾件及車燈。進氣岐管目前基本上都是采用的都是PA加玻纖增強的材料，而就目前的工藝來講只有振動摩擦能夠達到焊接要求，不管是從氣密，爆破壓力強度上來講都是其它連接方式所不能實現的。就車燈來講，以前大多用熱板焊，而近年來許多廠家開始轉用振動摩擦焊接方式，主要是由于振動摩擦焊接溢料少（外觀對車燈來講尤為重要），焊接周期短，大大提高了生產效率，強度也能達到要求。

4振動摩擦焊接機功能特點

? iwmg全
1.軌跡式摩擦熔接，能有效控制相對加工物在緊密的模具內作圓形軌跡的焊接加工，相較于線性摩擦原理，在圓形加工物上無法充分焊接圓周任一角落。
2.高剛性機身結構與整體封裝的外罩，配合吸音隔離噪音組裝，能有效抑制加工時的抖動與高噪音分貝。
3.精密線性滑軌的加工模具，使得加工成品上下錯模減少，達到驗收值。
4.不須高價位的加工模具，省去模具質量與配重的技術門坎。
5.針對如PP、尼龍、塑鋼等添加玻纖材質能有效焊接。
5機械結構圖

設備具有振幅自動調節功能，可以根據模具的重量自動調節振動幅度。保證設備調試的準確、方便。通過液壓提升以及夾緊系統來控制升降臺上升的速度和對焊接工件的夾持力。自動隔音安全門，在確保操作人員安全的同時，可以有效降低振動摩擦釋放的噪音，增加工作舒適性。該設備為限度保證操作者安全而設計，隔音門、電氣柜、修理門、升降臺等容易發生危險處均有安全傳感器裝置，任何位置出現運行異常，設備均會馬上自動停止運行，并將發生問題位置及具體信息通過PLC及時展示在觸摸屏上，方便問題及時查找及解決。

?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
